De anatomie van de hook echo

Wanneer we een supercell op radar bekijken, kan de neerslag soms een opvallende haakvorm aannemen. Dit noemen we een hook echo.

De hook echo is één van de bekendste radarsignaturen van een supercell. Toch betekent een hook echo niet automatisch dat er een tornado aanwezig is.

Om te begrijpen wat we op radar zien, moeten we eerst kijken naar de luchtstromen binnen de bui.

Wat is een hook echo?

Een hook echo is een haakvormige neerslagstructuur op radar.

De haak ontstaat doordat neerslag rond de roterende updraft van een supercell wordt getransporteerd. Op radar kan hierdoor een gebied met verhoogde reflectiviteit een soort haak vormen.

De hook bevindt zich meestal aan de achterzijde van de belangrijkste neerslagkern, in de buurt van de roterende updraft.

Vanaf de grond ziet een hook echo er niet uit als een haak. Het is een patroon dat vooral zichtbaar wordt op weerradar.

Hoe ontstaat de haak?

De vorm van een hook echo ontstaat door de manier waarop lucht en neerslag binnen een supercell bewegen.

Een supercell heeft een sterke en vaak roterende updraft. Aan de andere kant bevinden zich gebieden met dalende lucht en neerslag.

Door de rotatie wordt neerslag rond de updraft heen getransporteerd.

Een deel van deze neerslag wordt aan de achterzijde van de bui naar binnen en vervolgens om de roterende circulatie heen geleid.

Op radar kan dit een haakvormige structuur opleveren.

De precieze vorm en positie verschillen per supercell.

De rol van de mesocycloon

De mesocycloon speelt een belangrijke rol bij de ontwikkeling van een hook echo.

De mesocycloon is het grotere roterende gebied binnen de supercell. De sterke circulatie kan ervoor zorgen dat neerslag rondom de updraft wordt verplaatst.

De hook echo is daarom vaak een aanwijzing dat de bui sterk georganiseerd en roterend is.

Het is belangrijk om te onthouden dat de hook echo zelf niet de rotatie is.

De hook echo is het radarbeeld van een neerslagstructuur die ontstaat door de luchtstromen binnen de bui.

Waarom is een hook echo belangrijk?

Een duidelijke hook echo kan meteorologen helpen om de structuur van een supercell te herkennen.

Wanneer de hook goed ontwikkeld is en samenvalt met een sterke rotatie op Doppler-radar, kan dit wijzen op een krachtige mesocycloon.

Wanneer daarbij ook andere signalen aanwezig zijn, zoals een sterke en compacte rotatie dicht bij de grond, kan de kans op een tornado groter worden.

Daarom wordt een hook echo vaak serieus genomen bij het beoordelen van zware onweersbuien.

Maar een hook echo op zichzelf is geen bewijs voor een tornado.

Niet iedere hook echo is hetzelfde

Hook echoes kunnen sterk van elkaar verschillen.

Sommige zijn groot en duidelijk zichtbaar, terwijl andere klein of moeilijk te herkennen zijn.

Ook kan de structuur gedurende de levensduur van een supercell veranderen.

Een hook echo kan zich ontwikkelen, sterker worden, verdwijnen of opnieuw gevormd worden terwijl de bui verder trekt.

Daarnaast kunnen sommige supercells een zeer sterke rotatie hebben zonder een duidelijk klassieke hook echo te laten zien.

Het ontbreken van een hook echo betekent daarom niet automatisch dat een supercell geen tornado kan produceren.

Hook echo en tornado

De hook echo krijgt vooral aandacht vanwege de mogelijke relatie met tornado's.

Wanneer een supercell tornadisch wordt, kan de neerslagstructuur rond de mesocycloon duidelijk georganiseerd raken. In sommige gevallen ontstaat daarbij een uitgesproken hook echo.

De locatie van de hook kan bovendien helpen om het gebied te bepalen waar de sterkste rotatie zich bevindt.

Een radarwaarschuwing wordt echter niet gebaseerd op alleen de vorm van de neerslag.

Meteorologen kijken naar meerdere factoren, waaronder:

de sterkte van de rotatie

de ontwikkeling van de rotatie door de tijd

de hoogte waarop de rotatie aanwezig is

de structuur van de neerslag

de positie van de updraft

en de ontwikkeling van de bui als geheel

Pas wanneer deze informatie samen een duidelijk beeld geeft, kan worden beoordeeld of er sprake is van een verhoogd tornadisch risico.

De hook echo en de RFD

Ook de rear-flank downdraft, oftewel RFD, is belangrijk voor het begrijpen van de hook echo.

De RFD bevindt zich aan de achterzijde van de supercell en brengt lucht en neerslag naar beneden.

Deze dalende luchtstroom kan ervoor zorgen dat neerslag rond de roterende updraft wordt verplaatst. Hierdoor kan de haakvormige structuur op radar duidelijker worden.

De relatie tussen de RFD, de mesocycloon en de hook echo is complex. De structuur verschilt bovendien per supercell.

Daarom kun je niet zeggen dat iedere hook echo op exact dezelfde manier ontstaat.

Hoe ziet een hook echo eruit?

Op een radarbeeld zie je meestal een compacte neerslagkern met aan één zijde een uitstulping die terug richting de circulatie lijkt te krullen.

Daardoor ontstaat de herkenbare haakvorm.

De hook bevindt zich vaak aan de zuidwestelijke of zuidelijke zijde van een noordelijk halfrond-supercell, maar de exacte positie hangt af van de bewegingsrichting en structuur van de bui.

Op een radarbeeld kan de hook soms heel duidelijk zijn. In andere situaties is de structuur veel minder uitgesproken.

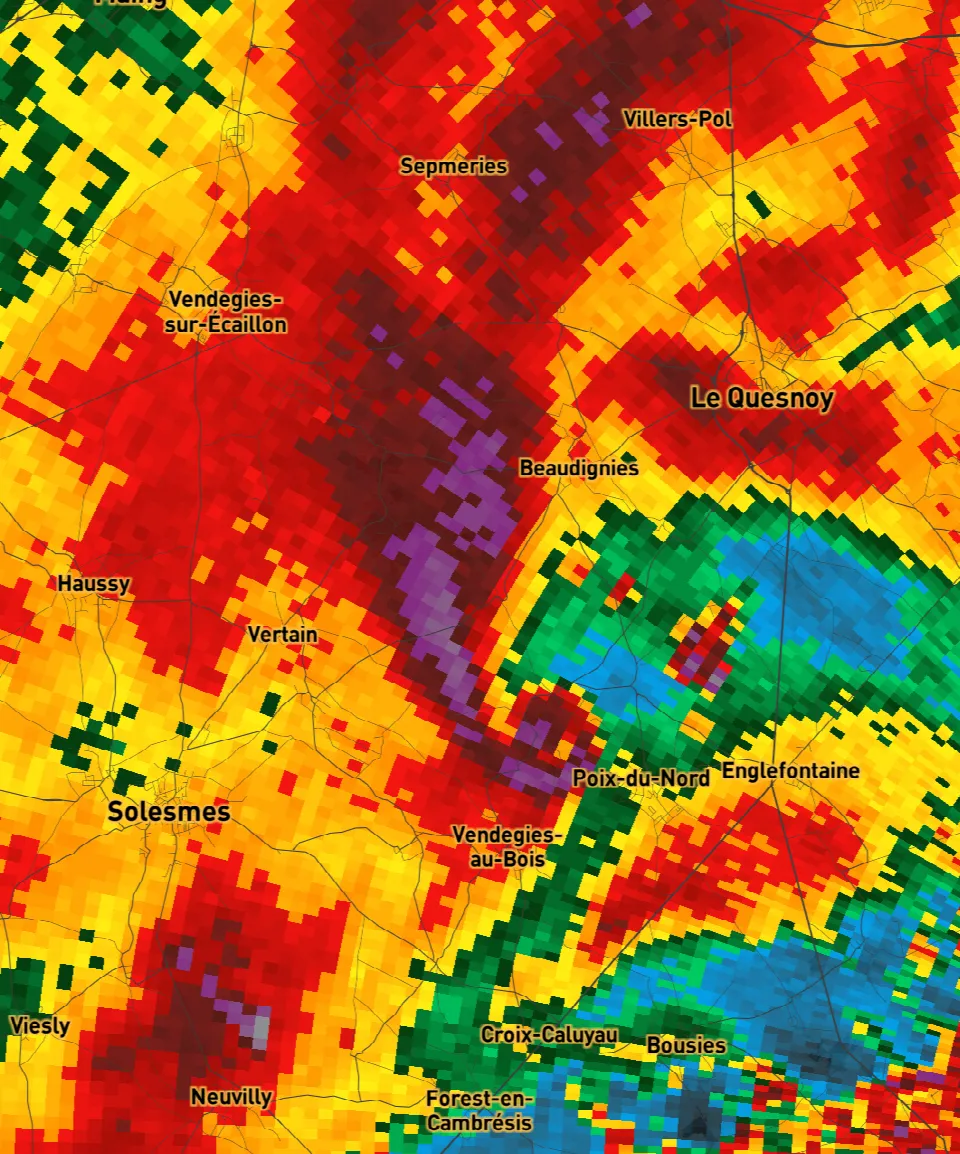

Hook echo zichtbaar in de gekrulde lijn.

Een hook echo betekent niet automatisch tornado

Dit is misschien wel het belangrijkste om te onthouden.

Een hook echo is geen tornado.

Het is een radarsignatuur die vaak wordt geassocieerd met een georganiseerde roterende supercell.

Een supercell kan een duidelijke hook echo hebben zonder ooit een tornado te produceren.

Andersom kan een tornado zich ontwikkelen zonder dat er een klassieke, duidelijk herkenbare hook echo aanwezig is.

Daarom wordt een hook echo altijd bekeken in combinatie met andere radar- en weersgegevens.

Van hook echo naar RFD

De hook echo laat ons dus vooral zien hoe de neerslag rond de roterende structuur van een supercell wordt georganiseerd.

Maar om de structuur van een tornadische supercell echt te begrijpen, moeten we nog een belangrijke luchtstroom bekijken: de rear-flank downdraft.

Deze dalende luchtstroom bevindt zich aan de achterzijde van de supercell en kan een belangrijke rol spelen in de interactie met de mesocycloon en de luchtstromen rond de wall cloud.

In de volgende publicatie kijken we daarom uitgebreid naar de rear-flank downdraft, oftewel de RFD.
